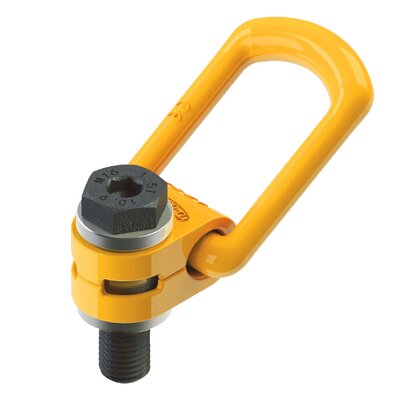

Obrotowy punkt do podnoszenia boczny, klasa 8

  • Obrotowy punkt podnoszenia dla wszystkich kierunków podnoszenia,
  • ucho obraca się zgodnie z kierunkiem obciążenia,
  • śruby dostępne również z gwintem 120mm.

Pokaż więcej

Indeks produktu:
  • Obrotowy punkt podnoszenia dla wszystkich kierunków podnoszenia,
  • ucho obraca się zgodnie z kierunkiem obciążenia,
  • śruby dostępne również z gwintem 120mm.
  • Materiał: Stal
  • Znakowanie: zgodnie z normą, oznaczenie CE
  • Zakres temperatur: -40 °C – 200 °C
  • Zakończenie: Malowany, żółty
  • standard: EN 1677-1
  • Współczynnik bezpieczeństwa: 4:1

LIMITY OBCIĄŻENIA ROBOCZEGO

  DLP_1 DLP_2 DLP_3 DLP_4 DLP_5 DLP_5 DLP_6 DLP_6
Rozmiar DOR (t) DOR (t) DOR (t) DOR (t) DOR (t) DOR (t) DOR (t) DOR (t)
          0 - 45° 45-60° 0 - 45° 45-60°
M8 0,3 0,3 0,6 0,6 0,42 0,3 0,63 0,45
M10 0,63 0,63 1,26 1,26 0,88 0,63 1,32 0,95
M12 1 1 2 2 1,4 1 2,1 1,5
M16 1,5 1,5 3 3 2,1 1,5 3,1 2,2
M20 2,5 2,5 5 5 3,5 2,5 5,2 3,7
M24 4 4 8 8 5,6 4 8,4 6
M30 5 5 10 10 7 5 10,5 7,5
M36 8 8 16 16 11,2 8 16,8 12
M42 15 15 30 30 21 15 31,5 22,5
