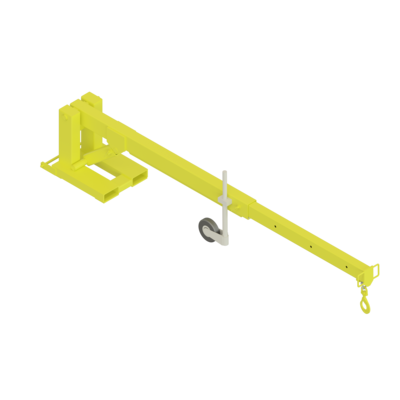

Po podłączeniu wysięgnika widłowego do wózka widłowego powstaje żuraw o większym zasięgu, który może przenosić towary, które w przeciwnym razie wymagałyby użycia żurawia samojezdnego. Umożliwia to również przejeżdżanie nad przeszkodami, takimi jak np. ogrodzenia.

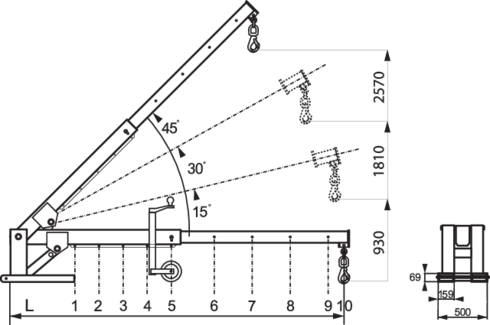

Konstrukcja: Teleskopowe ramię przesuwne do podnoszenia w pozycjach 6-10. Ramię można podnosić w odstępach co 15 stopni, aż do 45 stopni. Ramię jest wyposażone w podnoszone koło podporowe, które można również zdemontować. Dostarczany w komplecie z szeklą i obrotowym hakiem bezpieczeństwa, jak pokazano w tabeli. Wysięgnik widłowy jest blokowany za końcami wideł za pomocą przelotowego sworznia blokującego.
Testowane: Obciążenie próbne 2 x DOR
- Materiał: Belka i blacha drążona z wysokowytrzymałej stali konstrukcyjnej.
- Znakowanie: Maksymalne obciążenie i oznakowanie CE.
- Zakończenie: Pomalowane na żółto.
- Uwaga: Aby móc wykorzystać pełen udźwig wysięgnika widłowego zgodnie z powyższą tabelą, należy dysponować udźwigiem co najmniej 5 ton przy 600 mm na widłach. Jeśli ma być użyty mniejszy wózek, tabela musi zostać odpowiednio zmniejszona. Przeliczenie i naniesienie uwag na tabliczkę załadunkową może być wykonane na życzenie.
|
Pozycja podnoszenia |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Ustawienie haka (L) |
700 |
1000 |
1300 |
1600 |
1900 |
2300 |
2700 |
3100 |
3500 |
3700 |
|
Dopuszczalne obciążenie w KG |
3000 |
2500 |
2000 |
1750 |
1395 |
1075 |
875 |
735 |
640 |
600 |
